Object Count ZWCAD bisa hitung objek yang belum jadi blok

Berkat teknologi AI, fitur Object Count di ZWCAD tetap mampu mendeteksi dan menghitung objek meskipun belum kamu jadikan blok.

Masalah yang sering terjadi saat menghitung objek

Kalau kamu pernah mengerjakan denah electrical, pasti familiar dengan situasi ini: harus menghitung jumlah lampu, saklar, dan equipment satu per satu, lalu mengetik tabel legend secara manual. Prosesnya makan waktu dan rawan salah hitung, apalagi kalau drawingnya besar.

Object Count di ZWCAD dibuat untuk memangkas proses itu. Fitur ini menghitung objek yang kamu tentukan, lalu menyusun hasilnya jadi tabel material atau legend langsung di dalam drawing. Jadi kamu tidak perlu bolak balik antara gambar dan spreadsheet.

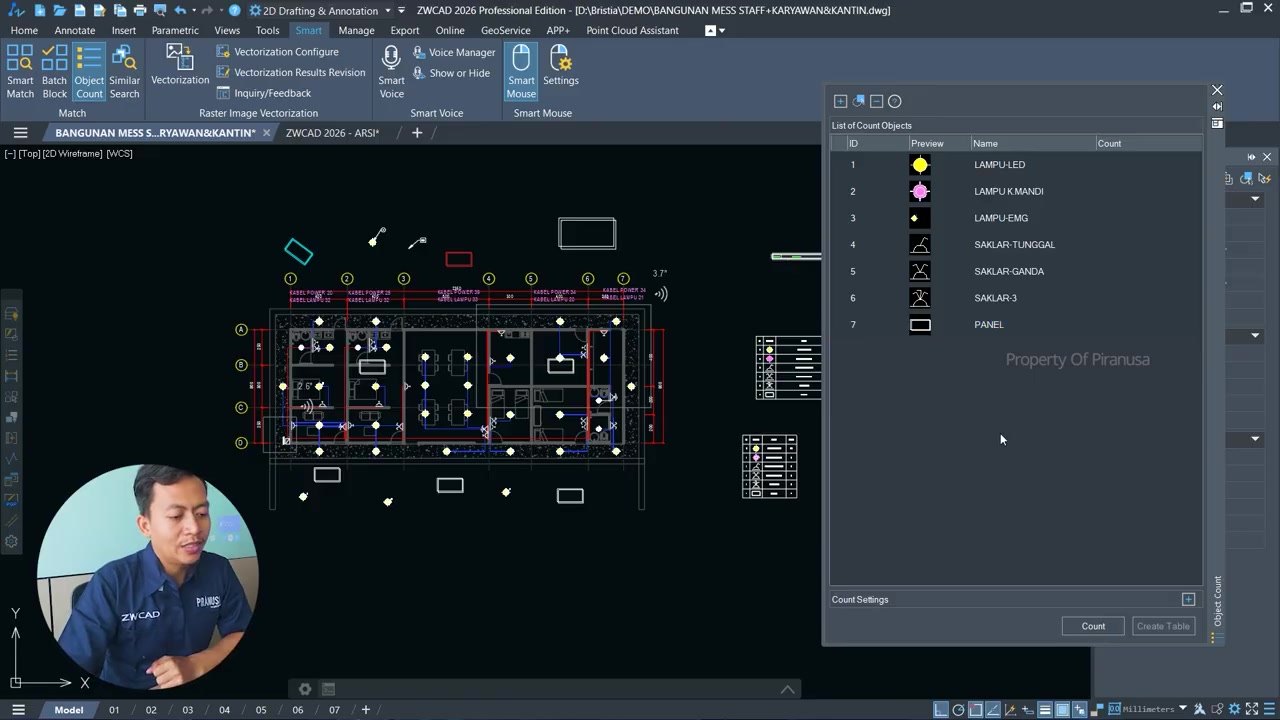

Dua cara memilih objek yang mau dihitung dengan Object Count ZWCAD

Object Count menyediakan dua cara untuk menentukan objek mana yang akan dihitung. Kamu bisa pakai keduanya sekaligus dalam satu sesi perhitungan. Kalau kamu butuh panduan dasar soal format gambar sebelum mulai menghitung, cek dulu perbedaan format DWG dan DXF biar tidak salah pilih saat ekspor.

• Dari database file, yaitu berdasarkan nama blok yang sudah ada di drawing. Cocok kalau objekmu sudah dibuat blok dengan penamaan yang rapi.
• Langsung pilih dari drawing area. Kamu klik objeknya di gambar, dan Object Count akan memasukkannya ke daftar hitung.

Kalau objek yang kamu pilih belum berupa blok, dia tidak akan punya nama otomatis. Kamu perlu memberinya nama manual di panel Object Count supaya hasilnya jelas di tabel nanti.

Objek belum jadi blok tetap terdeteksi

Ini bagian yang sering bikin orang kaget. Object Count di ZWCAD sudah pakai teknologi AI, jadi dia bisa mendeteksi objek walaupun belum dibuat blok. Bahkan kalau objeknya sudah di copy ke banyak posisi dengan rotasi berbeda, warna berbeda, dan skala berbeda, semuanya tetap terhitung. Kamu bisa lihat langsung cara kerjanya di video tutorial Object Count ini.

Kalau kamu punya objek yang belum sempat di blok, tidak perlu repot bikin blok dulu cuma buat menghitung. Langsung saja pakai Object Count.

Hitung per area, tidak harus seluruh drawing

Kadang kamu cuma perlu menghitung objek di satu denah tertentu, bukan di seluruh file. Object Count punya opsi untuk itu. Cukup uncheck opsi “Count the entire drawing”, lalu klik Count dan pilih area yang mau dihitung.

1. Uncheck opsi Count the entire drawing di panel Object Count
2. Klik tombol Count
3. Pilih area atau denah yang mau dihitung di drawing area
4. Tekan Enter, hasil perhitungan langsung muncul di panel

Konversi hasil hitung jadi tabel legend

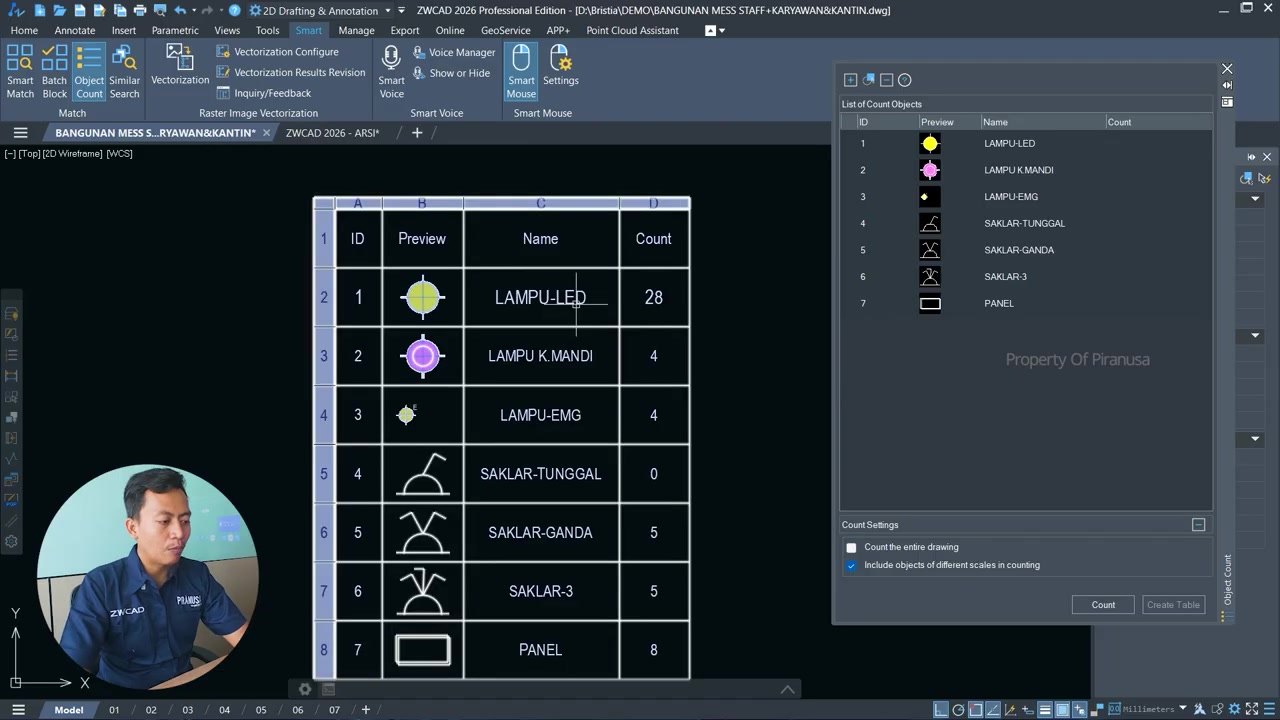

Setelah hasil perhitungan muncul, kamu tinggal klik Create Table. Object Count akan membuat tabel yang berisi preview objek, nama sesuai nama blok (atau nama yang kamu berikan), dan jumlah masing masing.

Tabel ini berupa object table di dalam drawing, jadi masih bisa kamu adjust. Misalnya kalau kolomnya kurang lebar atau preview objeknya terlalu kecil, tinggal disesuaikan saja langsung.

Contoh hasil perhitungan

Dalam contoh denah electrical yang dipakai di video, hasilnya seperti ini: lampu LED terhitung 28 buah, lampu kamar mandi 4 buah, saklar ganda 5 buah, dan panel 8 buah. Panel ini tadinya cuma rectangle biasa yang di copy ke beberapa posisi tanpa pernah di blok, tapi tetap terdeteksi.

Object Count ini juga sering membuat customer kami merasa, “Wah, di ZWCAD ada ya fitur ini gitu ya.

Piranusa

Baca juga: Object Count ZWCAD bisa deteksi objek yang belum jadi blok.

Kapan Object Count paling terasa manfaatnya

Object Count paling berguna buat kamu yang sering mengerjakan quantity checking atau menyusun legend untuk denah electrical, lampu, atau equipment lain. Proses yang tadinya butuh hitung manual dan ketik tabel satu per satu sekarang bisa selesai dalam beberapa klik.

Karena fitur ini bisa mendeteksi objek yang belum jadi blok, kamu juga tidak perlu merapikan drawing dulu sebelum menghitung. Langsung pakai saja, hasilnya sudah berupa tabel yang siap dimasukkan ke layout.
