Cara setting annotative untuk text, dimensi dan multileader di ZWCAD

cara setting annotative

Cara setting annotative – Annotative merupakan salah satu tool di ZWCAD yang sering sekali digunakan untuk melakukan kontrol penuh ukuran objek berdasarkan perubahan skala yang dilakukan, dan biasanya ditampilkan dalam area model maupun layout. Yang perlu anda ketahui, ketika kita menggunakan objek annotative, proses perubahan objek tersebut terjadi secara otomatis.

Pada artikel ini kita akan membahas bagaimana cara melakukan settingan annotative pada objek text, dimensi dan multileader di software ZWCAD

Cara Settings Text Annotative

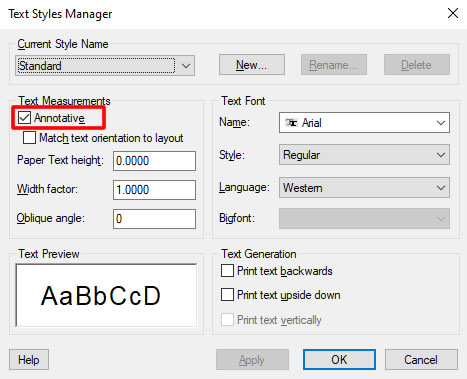

  •  Ketik style (enter), kemudian akan muncul kotak dialog Text Styles Manager
  • Pada menu Text Measurements aktifkan (centang) fitur annotative
  • Klik apply and ok

Cara Settings Dimensi Annotative

  • Ketik d (enter), kemudian akan terbuka kotak dialog Dimension Styles Manager
  • Klik tombol New (untuk membuat style baru)
  • Tentukan nama style-nya, setelah itu centang opsi Annotative. Klik Continue
cara setting annotative
  • Biarkan settingan dimensionnya (tidak usah diubah), klik ok
  •  Pilih style dimension yang tadi dibuat dan klik set current. Selanjutnya close

Cara Settings Multileader Annotative

cara setting annotative
  • Kelitk mleaderstyle (enter), akan terbuka kotak dialog Multileader Style Manager
  • Klik tombol New (untuk membuat style baru)
  • Tentukan nama style-nya, setelah itu centang opsi Annotative. Klik Continue
  •  Biarkan settingan dimensionnya (tidak usah diubah), klik ok
  • Pilih style dimension yang tadi dibuat dan klik set current. Selanjutnya close

Untuk menggunakan annotation pada text, dimensi ataupun multileader pada software ZWCAD dapat dilakukan dengan sangat mudah. Namun pertama yang perlu anda lakukan adalah menentukan titik awal skala yang akan digunakan.

Sebagai contoh disini,kita akan membuat text annotative (pastikan anda sudah melakukan settingan annotative untuk objek text menggunakan perintah style). Pada status bar ubah skalanya menjadi 1:1. Setelah itu gunakan perintah Mtext untuk membuat text ataupun paragraf. Ketika anda merubah skala pada status bar, missal 1:5. Maka ukuran text juga akan berubah mengikuti perubahan skala yang dilakukan.
